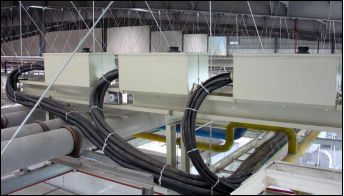

BM母線槽水平安裝時

饋電式母線槽

插接式母線槽

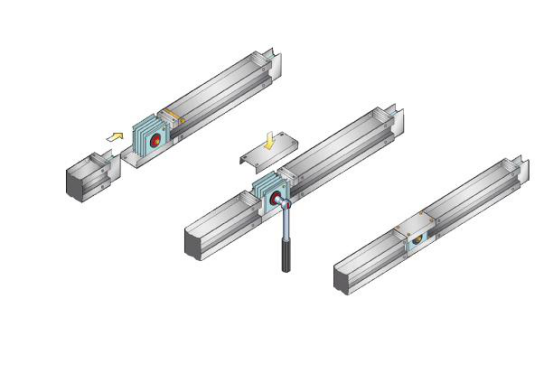

BM母線槽系統安裝連接

 BM母線槽垂直安裝

　　母線槽系統垂直安裝時，對于插接箱的安裝方式有著明確的規定，一般采用底部出線的方式，特殊情況下，可以根據用戶的要求非標設計。

　　當BM母線槽垂直安裝時，需要采用特殊的安裝附件（彈簧支架），彈簧支架的數量和規格與母線槽的電流等級和樓層高度高度有關，同時還要考慮插接箱所帶來的額外重量。

　　彈簧支架的作用主要是為了承載母線槽自身的重量以及運行時產生的線性膨脹所帶來的影響。

垂直安裝的BM母線槽系統

（1）配電柜 / switchgear panel

（2）始端 / feeder unit

（3）帶插口直線段/straight length with outlet

（4）插接箱單元 / Plug-in box

（5）用戶提供的槽鋼底座/support

（6）彈簧支架 / spring hanger

（7）天花板厚度 / thickness of ceiling

（8）終端 / terminal unit

注：插接箱數量依據用戶需求

    安裝支架距離墻面一般應大于10Cm
