產品說明：

　　BM插接箱單元是將電能從母線槽系統分接到負載上并且作為開斷分支電流的裝置。該單元結構緊湊、外形美觀、性能、規格齊全，可滿足不同用戶的需求。

技術參數：

額定電流：16~630A為單插口分接

800~1000A為雙插口分接或螺栓分接

1000~1600A為螺栓分接

額定電壓：AC380V~690V

額定頻率:50Hz~60Hz

線制：與母線干線系統一致

防護等級：IP42和IP54兩種

內部配置：

　　BM在設計是充分考慮了用戶的要求，提供了內部裝斷路器或者熔斷器進行保護的多種選擇。

　　斷路器的型號規格可由用戶自行選擇，包括保護開關的附件，比如操作手柄、分勵脫扣、熱磁脫扣、漏電保護模塊等，公司將按照用戶的要求提供標準配置。

　　同時，公司可以在現場測量后，參照現場具體情況對插接箱的外形尺寸進行非標設計，以滿足現場的要求。

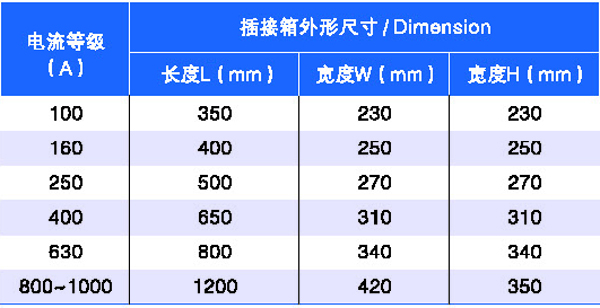

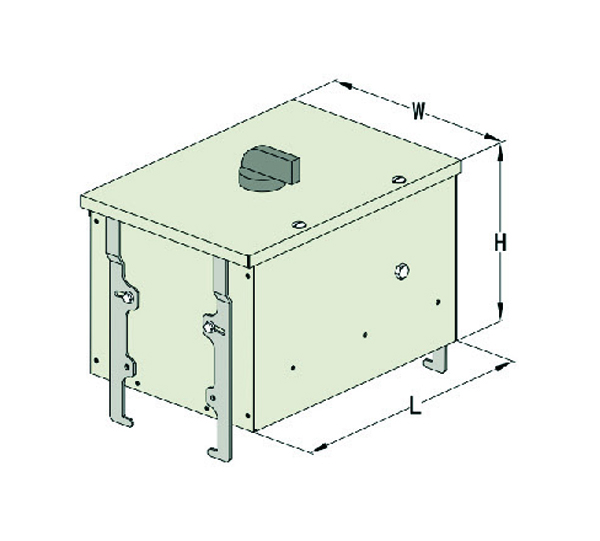

外形尺寸：

　　非標尺寸和大電流等級的插接箱請于廠商聯系

注：

上表尺寸是根據常規3p/4p斷路器尺寸確定的；

所有數據均為標準產品，特殊要求可以訂制。
