系統概述

　　BM系列密集型母線槽符合GB7251和IEC60439標準，有銅排和鋁排兩種配置，額定工作電壓690V，額定絕緣電壓1000V，頻率50~60Hz，額定工作電流250~5000A，分接電流1600A，防護等級有IP42、IP5高可達IP66。適用于三相三線制、三相四線制、三相五線制等供配電系統。

　　BM系列密集母線槽具有結構新穎、外形美觀、性能、安裝方便、經濟實用等特點。可廣泛應用于大型商業廣場、高層建筑、智能化樓宇、體育館、工業廠房、醫院等重要場合，是綜合性能較佳的輸配電系統。

　　針對工礦企業對母線槽短時耐受、低阻抗等方面有很高的要求，以及可能存在的各類電磁干擾，BM系列母線槽系統內可選的中性線（或200%），可滿足各種電力系統對消除諧波的要求。全弱磁鋁合金外殼，有效降低了渦流和磁滯損耗對母線槽系統造成的影響。

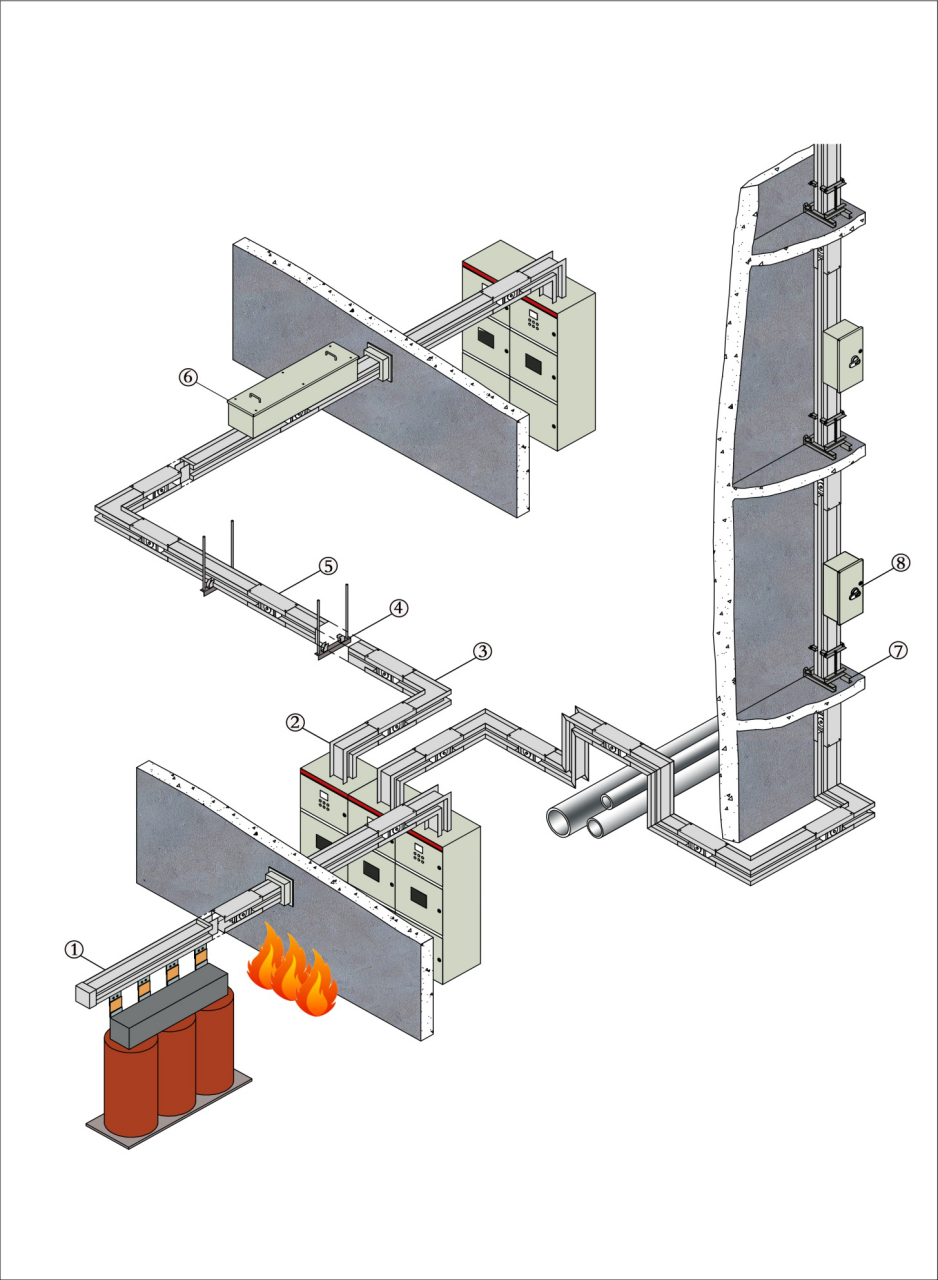

1、變壓器連接單元 Transformer Connection Unit

2、配電柜連接單元

3、換向單元 Straight Length Busway

4、水平安裝支架

5、連接器  Joint

6、大電流分接單元

7、彈性支撐器 Spring Hanger

8、插接箱 Plug-in Box
